逆反射标线测量仪使用方法及测量原理

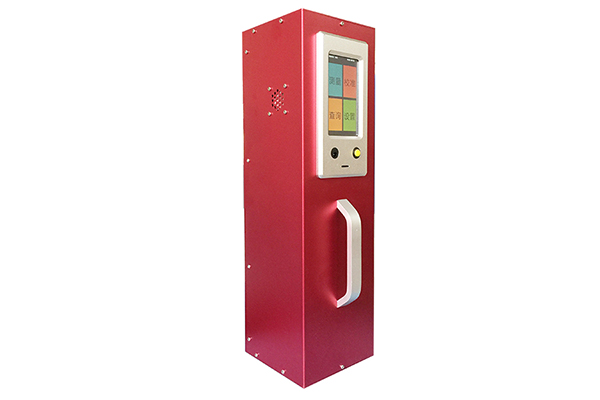

       什么是逆反射标线测量仪？

       逆反射标线测量仪使用最高精度级别以30米模拟距离可测量各种类型的道路标线，可供选择的测量模式有干燥和潮湿环境下的RL、Qd，使用梯度折射率和专有的光学系统，可以测量各种类型的平滑型和高达该产品使用最高精度级别以30米模拟距离可测量各种类型的道路标线，可供选择的测量模式有干燥、潮湿和持续下雨环境下的RL，使用梯度折射率和专有的光学系统，可以测量各种类型的平滑型和高达15mm的断面型标线，显示和存储日期和时间。传感器响应符合CIE(国际照明委员会)人眼响应和A光源要求，同时符合CEN和ASTM对断面高度和颜色的要求。不做任何调节即可测量白色和黄色标线，可以内置高精度的WAAS GPS和打印机​，配置的软件可以通过USB接口下载测量数据和生成例如EXCEL的报告，GPS数据也可以方便的转换到GPS程序例如Google地图，可以很形象的显示已经测量的地点。

       逆反射标线测量仪符合标准

       美国ASTM D4061-94,德国DIN67520，67521

       我国GB/T 26377-2010《逆反射测量仪》

       GB/T 16311-2009《道路交通标线质量要求和监测方法》

       JJG（交通）059-2004《逆反射测量仪检定规程》

       逆反射标线测量仪测量原理

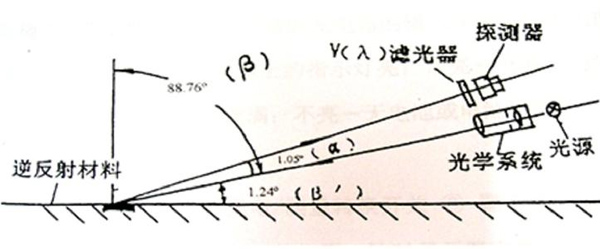

       ZTT-301V逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的情景。其光路示意图如下图所示。
       前照灯的光轴与路面的法线（参考轴）之间的夹角成为入射角（β），规定为88.76°，前照灯的光轴与逆反光线之间的夹角称为观测角(α)， 规定为1.05°。光源、光学系统按照入射角β投向标线，被测标线的尺寸为200 X 95mm，从标线反射的光线按照 1.05°的观测角α，发射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数R’测量值。

       逆反射标线测量仪如何使用

       开机进入主界面，点击对应的方框可进入相应的界面。点击测量，进入测量界面。

        测量界面包含了日期，时间，电量的显示，野外测量时请保持电量高于50%。此外还包含了当前的环境温度与湿度的显示。进入测量界面后，将仪器的测量窗口放置与标线上。点击标线对应的颜色后即可测量，测量结束后对应颜色下方会显示测量结果并且语音报读测量结果。测量结束后若语音报读“请校准仪器”，则应该用本机附带的校准板进行校准。该界面下，点击返回，则返回至主界面，点击存储后将当前测量数据，日期，时间，温湿度等信息保存至存储卡。可通过读卡器将存储的数据读取至电脑中进行数据操作。数据存储的编号顺序为年月日时分秒，这样方便对数据进行查找。
