喷嘴是喷雾液中最重要的部分，对喷雾质量起决定性作用。喷嘴分为三种：涡流喷嘴，风扇喷嘴和冲击喷嘴。

（1）涡流喷头

它的特点是喷嘴配备了导向部件，高压液体通过导向部件产生螺旋运动。根据结构的不同，涡流喷头可分为三类：切向离心喷头，涡流平板喷头和涡流芯喷头。

切向离心喷嘴。它由喷嘴盖，喷嘴孔板，垫圈和喷嘴主体组成，如图2所示。 8-14。喷嘴主体被加工成具有圆锥形芯和与内腔相切的输液斜面的内腔。喷射孔的中心有一个喷射孔，孔径为0.7mm，1.0mm，1.3mm和1.6mm（nj130-75）。锥形芯的涡流室形成在内腔与孔板之间。为了防止腐蚀，喷雾器喷头与喷嘴中的液体接触的部分通常由铜或塑料制成。

切向离心喷嘴的工作原理如图8-15所示。由于喷头的横截面积较小，高压液体从喷杆流入输液坡道，流速迅速增加，高速液体根据切线方向沿着坡道进入涡流室，圆锥用于高速螺旋运动，当接近喷孔时，由于旋转半径的减小，药液颗粒的圆周速度较大。从孔口喷出的液体颗粒具有两种速度：一种是平行于孔口中心线的前进速度Vc；另一种是平行于孔口中心线的前进速度Vc。另一个是高速旋转的切线速度Vt。两者的组合速度V是液体颗粒的实际运动方向。随着药液的喷射过程是连续的，药液从孔中喷出并变成锥形散射膜。离孔越远，液膜变得越薄，因此液膜会破碎成碎片并凝结成雾滴。由于空气阻力的影响，大液滴继续分裂成较小的液滴。

切向离心喷嘴的工作原理

切向离心喷头结构简单，不易堵塞，但雾化程度差。雾滴的直径通常大于250米，主要用于手动喷雾器。为了提高工作效率并与较大的电动喷雾机配合使用，除了制造为单个喷头外，还有两个喷头和四个喷头。例如，与工人-农夫-36机动喷雾机结合使用的切向离心喷头是双头或四个喷头的组合。

涡流喷嘴。它由喷嘴盖，喷嘴件，垫圈，涡流件和喷嘴体组成，如图8-16所示。涡盘上沿圆周方向对称有两个壳形倾斜孔。垫圈被夹在孔板和涡流板之间以形成涡流室。涡流喷嘴的雾化原理类似于切向离心喷嘴的雾化原理，其特征在于通过涡流喷嘴的斜孔进入涡流室的压力液体的高速螺旋运动。这种喷头的工作压力为300〜400kPa，雾化性能好。雾化液直径为150〜300米。它结构简单，主要用于手动喷雾器。

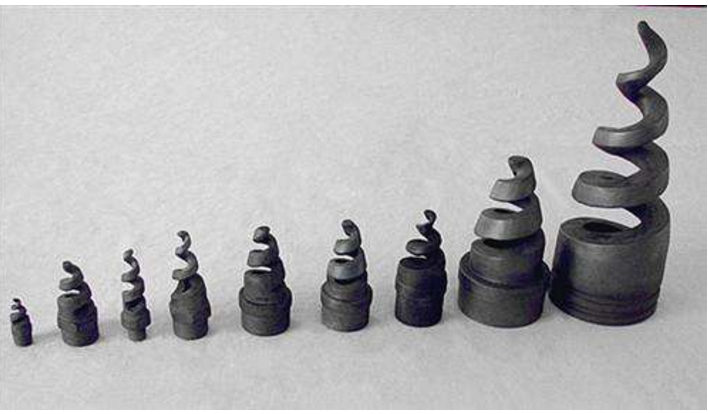

涡流核心喷嘴。它由喷嘴盖，涡流芯和喷嘴体组成，如图8-17所示。它的工作原理与切向离心喷嘴基本相同，工作液从液体管或喷嘴进入，随着螺旋溜槽的流动角，产生离心力，液体喷淋锥从喷嘴喷出，在离心旋转时与周围的空气碰撞进入直径为150〜300微米的微小液滴的液滴，工作压力为150〜300 kpa，通常结构较为复杂。

（2）风扇喷嘴

扇形喷头具有狭缝喷嘴和冲击喷嘴。喷雾液从喷嘴孔喷出后会形成扇形雾状。喷涂区域为矩形。

切开（也称为插槽）风扇喷嘴。它由一个垫圈，一个喷嘴和一个压紧螺母组成，如图8-18所示。喷嘴在喷嘴的内部和外部设有两个相互垂直的半月形凹槽，并且在两个凹槽的切线处形成正方形孔口。

狭缝扇形喷嘴的雾化原理：当压力液体进入喷嘴时，由内部半月形槽的底部引导，并将液体分为两个相对的流。两者互相作用后，流向节流孔的汇合处，细微地破碎成喷雾状液滴。喷涂后，它将与外半月槽的两个侧壁碰撞，破裂并受到其约束，并引导外半月槽的底部，形成扇形喷雾。然后，它将与相对静止的空气相撞，并进一步分解为细雾滴，将其喷洒到草坪上，如图2所示。 8-19。裂隙扇形喷头的工作压力为150〜300kPa，液滴直径较厚，通常用于喷洒除草剂和杀虫剂。

雾化原理

冲击风扇喷嘴。它由喷嘴盖，垫圈，喷嘴和喷嘴主体组成，喷雾器喷头。它的雾化原理是：压力药液通过喷嘴体腔进入喷嘴，来自喷嘴的药液在导流板（也称为反射器）后撞击并形成扇雾。喷嘴的工作压力较低，通常在40至100kPa之间，雾滴相对较厚，可以避免漂移。优点是：喷雾角度大（约130°），一般的液压喷嘴只有60°〜90°，喷雾量大，主要用于除草剂的喷雾。

（3）冲击喷头

如图2所示，冲击喷嘴由扩散器，喷嘴，喷嘴盖和枪管组成。 8-21喷嘴由锥形腔孔制成，出口孔径一般为3〜5mm。其雾化原理：来自喷胶软管的高压液体通过喷嘴流向出口。随着水流截面的逐渐减小，压力逐渐减小，流速逐渐增大，从而形成高速液体喷射柱并向远处喷射。通过与相对静止的空气碰撞和摩擦以克服其自身的表面张力和粘性力，将喷雾剂以液滴的形式喷雾。如果安装了扩散器以阻止液体流动，则附近的草坪上甚至会散布雾滴，并且可以增加喷涂面积。冲击喷嘴的特点是高压和大量喷雾。液体压力为1500〜2500kPa，喷雾量约为30L / min，最大范围约为15m。

常见喷雾器喷头故障排除

1.观察水舌：当水舌离开喷嘴时，它将散开，没有圆形的密实部分。主要原因如下：喷嘴a的内部部分已严重损坏，应及时更换； B.如果流动通道中有异物堵塞，则应清除异物。 C整流器变形，应予以修理或更换。

2.洒水喷头旋转部分泄漏：洒水喷头的加工不够好，空心轴与2113组轴的端面不能紧密配合，应及时修理或更换。

3，蜗杆和蜗杆喷嘴旋转不正常：叶轮空转但5261喷嘴不旋转。主要原因如下：皮带轮4102与轴套之间的定位螺钉松动，应拧紧。 B.如果未连接倒档齿轮，则应切换倒档杆1653以连接齿轮。如果螺钉松动或销钉脱落，请检查并拧紧。
